Nutzen Sie unseren einzigartigen benutzerfreundlichen Zählerschrank-Konfigurator! Sie finden nicht den passenden Zählerschrank für ihren Energieversorger? In 5 min konfigurieren Sie den für Ihre PLZ erforderlichen Schaltschrank. Im Anschluss können Sie ihn direkt bestellen!!
So funktioniert es...
Dieses Video ist im erweiterten Datenschutzmodus von Youtube eingebunden, der das Setzen von Youtube-Cookies solange blockiert, bis ein aktiver Klick auf die Wiedergabe erfolgt. Mit Klick auf den Wiedergabe-Button erteilst Du Deine Einwilligung darin, dass Youtube auf dem von Dir verwendeten Endgerät Cookies setzt, die auch einer Analyse des Nutzungsverhaltens zu Marktforschungs- und Marketing-Zwecken dienen können. Näheres zur Cookie-Verwendung durch Youtube findest Du in der Cookie-Policy von Google unter https://policies.google.com/technologies/types?hl=de.
Mit unserem online Planungstool können Sie nahezu alle Zähler/Verteiler Kombinationen von 1 Zählerplatz bis 18 Zählerplätze selbst konfigurieren. Anhand Ihrer Postleitzahl ermitteln wir Ihren zuständigen Energieversorger und alle dazugehörigen technischen Anschlussbedingungen (TAB).
Anhand dieser Informationen und der Eingabe ihrer gewünschte Menge an:
Zählerplätzen,
Verteilerfeldern (für die Unterbringung ihrer FI´s, Sicherungen, KNX Komponenten usw.) und
Multimediafeldern (für die saubere Unterbringung ihrer Netzwerkverkabelung, Switche, Router, Antennenanlagen, Server etc.)
stellt der Konfigurator den genau passenden Zählerschrank für Sie zusammen. Ist die Konfiguration abgeschlossen, werden sämtliche benötigten Komponenten in den Warenkorb gelegt. So dass Sie direkt online, wie gewohnt, bestellen können.
Zusätzlich haben Sie die Möglichkeit alle Komponenten, die zum Zählerschrank gehören oder von Ihrem Energieversorger gefordert werden, von unserem Fachpersonal vormontieren zu lassen. So spart ihr Elektriker weitere wertvolle Zeit auf der Baustelle und muss sich nicht erst in die Verdrahtungspläne einlesen.
Ebenso können Sie sämtliche Zählerschrank-Konfigurationen am Ende per PDF abspeichern und jederzeit wieder für einen späteren Kauf oder für Dokumentationszwecke sowie wiederkehrende Anlagen aufrufen. Planen Sie;
Preis/Leistung, Shop Struktur und Service überzeugen
Quick Step Anleitung ZS Konfigurator
Vorteile unseres einmaligen ZS Konfigurator
Sind Sie an einer Stelle nicht sicher was gemeint ist, klicken Sie auf den kleinen Button und und Sie erhalten spezifischere Infos zur Thematik.
Sollten Sie eine Eingabe vergessen haben oder diese nicht konfigurierbar sein, wird Ihnen ein Hinweis angezeigt.
Erster individueller Zählerschrank Konfigurator für Häuslebauer, Elektriker, Planer und Fachfirmen.
Unsere Dienstleistung umfasst eine fachgerechte Planung unter Berücksichtigung der technischen Anschlussbedinungen Ihres Energieversorgers vor Ort bis zur kompletten Vormontage
Verdrahtung durch unser Fachpersonal
PLZ eingeben
Geben Sie Ihrem Projekt einen Namen oder eine Referenznummer.
Zählerart wurde durch PLZ Eingabe schon vorausgewählt.
Die Anzahl der Zählerplätze können Sie selbst bestimmen oder Sie lassen sich von der Auswahlhilfe unterstützen.
Benötigen Sie zusätzliche Verteilerfelder oder Multimediafelder werden diese hier ausgewählt.
Sie können die einzelnen Zählerplätze auch umbenennen, in dem Sie auf die Zahl klicken. Dabei kann auch gegebenenfalls die Ausstattung geändert werden.
Es wird ihr zuständiger Netzbetreiber mit seinen technischen Anschlussbedingungen ermittelt.
Zur Ihrer persönlichen Wiedererkennung im Falle mehrere Projekte.
Sie folgen somit den Vorgaben Ihres ansässigen Versorgers.
So sind alle Bedingung Ihrer Elektroanlage mit einbezogen.
Sehen Sie für z.B. Multimediafelder im weiteren Verlauf der Seite Infos und Beispielfelder.
Für eine bessere spätere Zuordnung auf Ihrer Baustelle und für die Dokumentation.
Es können weitere Zubehörteile hinzugefügt werden. Nach DIN zwingend benötige Teile sind bereits vorausgewählt.
So können Sie keine Ein-, Anbau- oder anderweitige Zubehörteile vergessen.
Hier wählen Sie die Bestückung des Verteilerfeldes mit APZ pro Reihe aus. Klicken Sie auch hier wieder auf den Button, um die Bestückungskomponenten zu erfahren.
Individuelle Bestückung angepasst an Ihre Elektroanlage sowie den technischen Anschlussbedingungen Ihres Netzbetreibers.
Die Vormontage betrifft die konfigurierten Komponenten. Diese werden im ZS komplett montiert, verdrahtet und geprüft.
Die Montage und Abnahme der Elektroinstallation muss jedoch von Ihrer Fachfirma vor Ort durchgeführt werden.
Zeitersparnis
individuelle Umsetzung des eigenen Projekts
Sie erhalten nochmal einen Überblick über Ihre Konfiguration. Alle Komponenten werden angezeigt und können nochmals überprüft werden.
Sie können sicherheitshalber eine PDF runterladen und Ihren Elektriker nochmals drüber schauen lassen.
FAQ - Häufige Fragen
Warum muss ich die PLZ eingeben? Wir ermitteln für Sie Ihren zuständigen Netzbetreiber mit dessen technischen Anschlussbedingungen. Dies dient als Grundstein für die Konfiguration Ihres anschlussfertigen Zählerschrankes.
Warum beginnt Konfiguration mit einem Verteilerfeld mit APZ? Jeder Zählerschrank muss seit April 2019 nach VDE-AR-N 4100 Abschnitt 7.7 und DIN VDE 0603-1 mit einem APZ Bereich ausgestattet sein. Daher ist das Verteilerfeld mit APZ- Bereich schon vorausgewählt.
Wie lang ist die Lieferzeit? Unser Fachpersonal ist bemüht die Lieferzeit so kurz wie möglich zu halten. Sie hängt jedoch auch davon ab, wie umfangreich Ihr individuell konfiguriert- anschlussfertiger Zählerschrank ist. Die aktuellen Lieferzeiten können Sie am jeweiligen Artikel im Warenkorb einsehen.
Warum werden 3 Hersteller mit unterschiedlichen Preisen angezeigt? Sie haben bei uns die Möglichkeit zwischen den Markenherstellen Hager, Striebel & John sowie ABN zu wählen. Dabei hat jeder Hersteller unterschiedliche Produktpreise sowie unterschiedliche Vorzüge bei der Montage des Zählerschranks, welche den Unterschied der angezeigten Preise in der Konfiguration verursachen.
Wer schließt mir den ZS an? Wir unterstützen Sie bei dem Zeitmanagement, damit Ihrem Elektriker vor Ort die Montage und Verdrahtung der einzelnen Komponenten abgenommen wird. Die Installation, der Anschluss sowie die Abnahme des anschlussfertigen Zählerschranks muss von einem Fachbetrieb bei Ihnen vor Ort übernommen werden.
Was benötige ich noch um den anschlussfertigen Zählerschrank anzuschließen? Ein bei der EVU eingetragener Fachbetrieb für Elektroinstallation, der für Sie die ANA – Anmeldung übernimmt. Sowie ein Anschlusskabel vom HAK zum Zählerschrank. Weitere Infos finden Sie hier

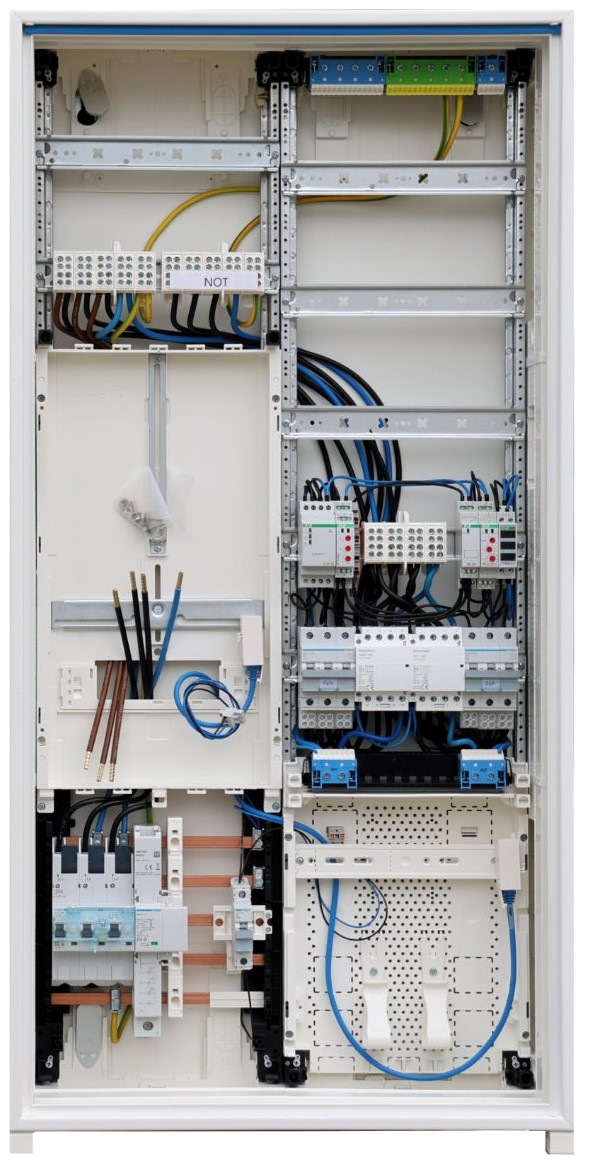

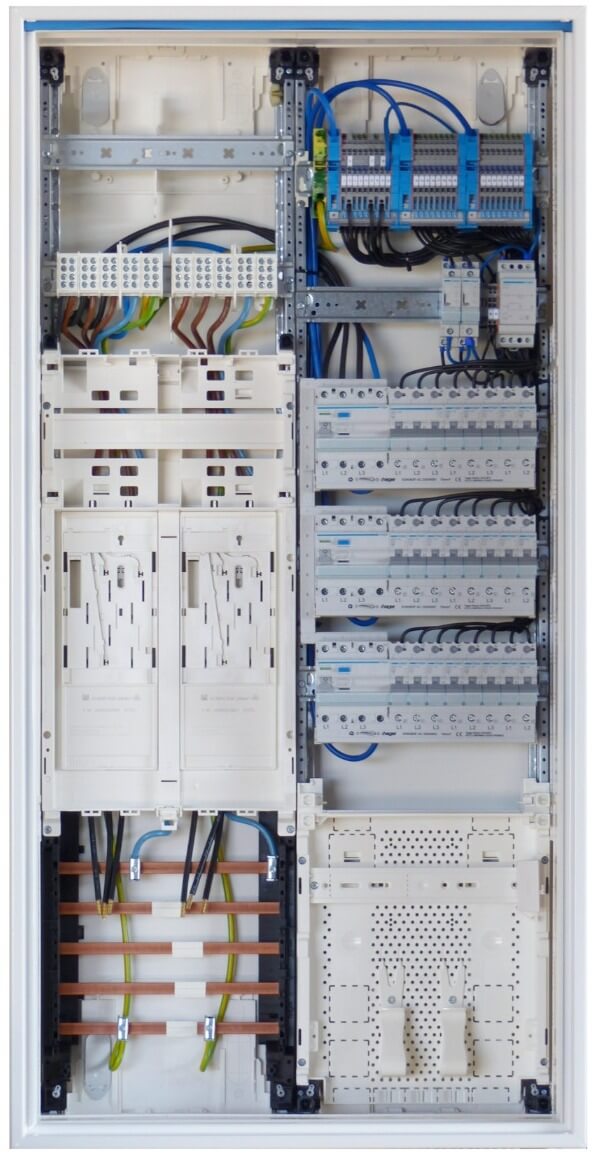

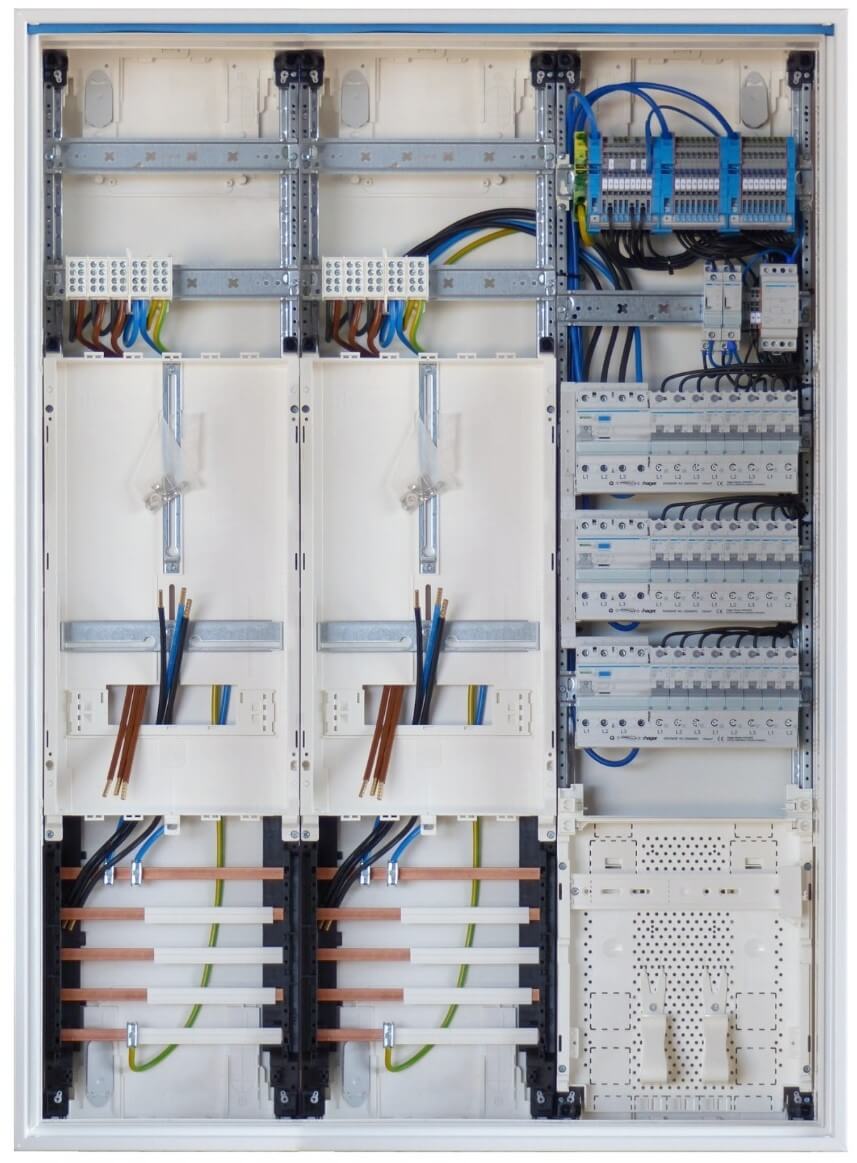

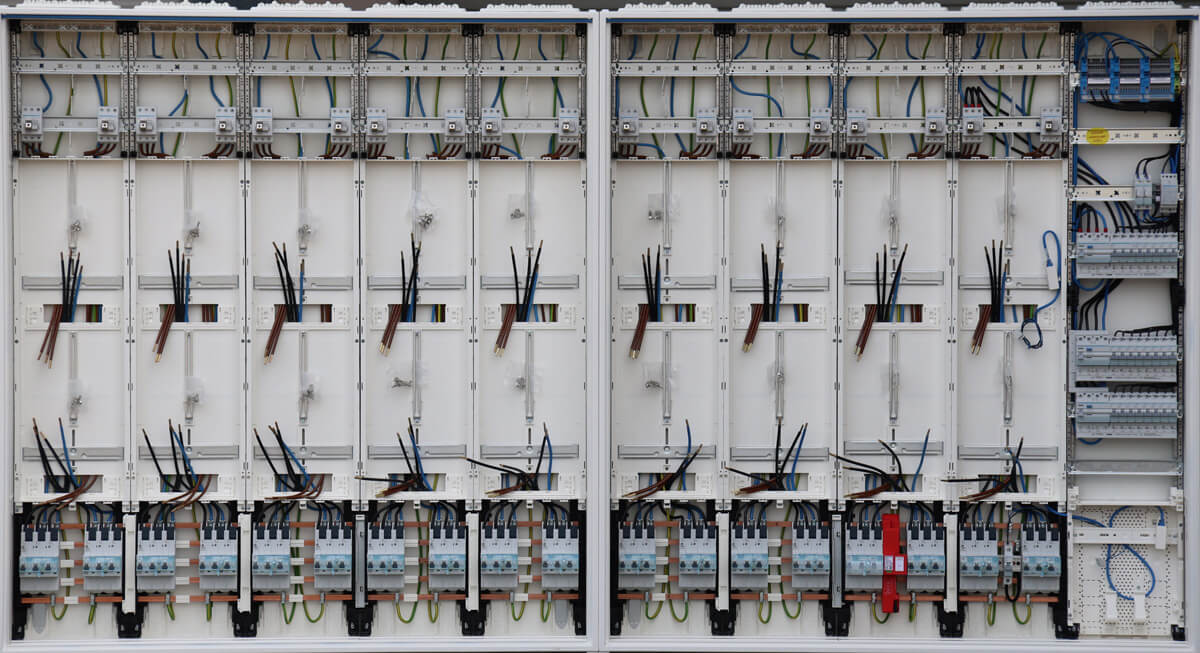

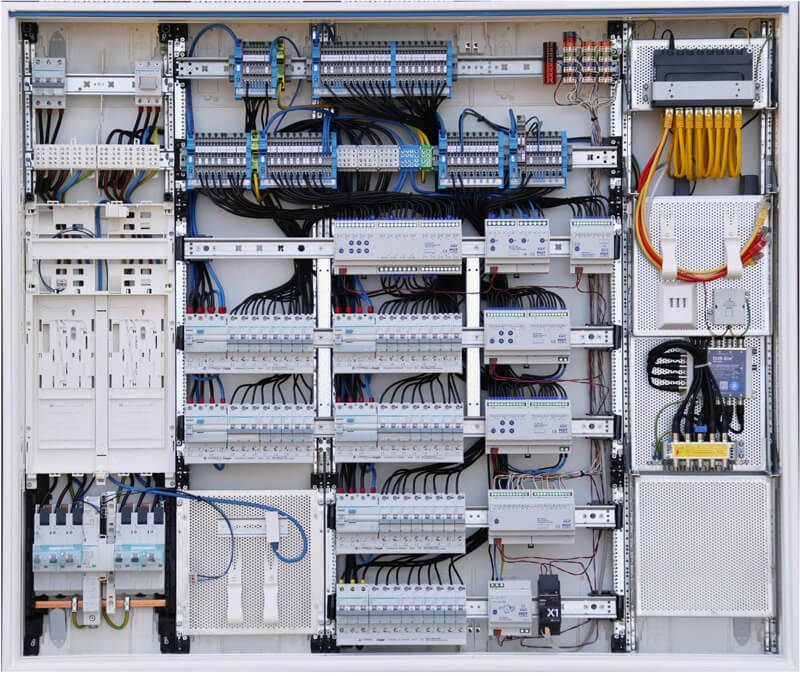

Referenzen aus Kundenaufträgen
Zählerplätze sind standardmäßig mit 10mm2 H07V-K schwarz, braun, blau und grün/gelb verdrahtet. Zähler,-Verteiler und Multimediafelder werden in die Leerschränke eingebaut.
APZ Bereiche werden mit Spannungsversorungen und geforderten Patchkabeln verkabelt.
Fertige Multimediaebenen (wie zb. Patchpanele mit Switch, Multischalter für SAT Empfang usw.) insofern ausgewählt, werden ebenfalls komplett von uns fertig bestückt, verdrahtet, geprüft und getestet ausgeliefert.
Modulargeräte wie FI Schutzschalter, Leitungsschutzschalter, Reihenklemmen etc. werden, insofern konfiguriert, von uns komplett montiert, verdrahtet und geprüft.
Bitte beachten Sie, dass die Verdrahtung und Installation nach aktuellen Anforderungen ausgeführt wird und auf eine max. Last im Aussetzbetrieb (haushaltsüblich) von 63A ausgelegt ist. Die Modulargeräte werden von uns im spannungslosen Zustand auf der Primärseite in 10 mm² (CU) verdrahtet. Wir setzen voraus, dass Sie nach Abschluss Ihrer Hausinstallation und Anschluss der Zuleitungen die gesamte Anlage auf Durchgang, korrekte Verdrahtung (ggf. an Ihre Hausinstallation vor Ort angepasst) überprüfen lassen. Weiterhin sind die elektrotechnische Überprüfung der Orts-Festanlagen (Isolationsprüfung nach VDE und Schleifen Widerstandsmessung) von geeignetem Fachpersonal (Meister der Elektrotechnik) bei Ihnen vor Ort auszuführen. Beachten Sie, dass die konfigurierbaren Verteilung grundsätzlich auf eine Spannung von 400V ausgelegt sind.
Vorgesehene Plätze für Tarifschaltgeräte sind unter anderen für abschaltbare Einrichtungen. Meist sind sie vom Energieversorger für z.B. große Photovoltaik Anlagen oder Wärmepumpen etc. gefordert. Diese können bzw. müssen ausgeführt werden als leerer 3-Punkt Zählerplatz oder oft bei EHZ Zählerplätzen nur als zusätzlich freier Raum darüber.
Die von uns getroffene Vorauswahl ist laut Angaben ihres Energieversorgers. Sie können die vor Auswahl gern abändern, müssen dies aber vorab selbstständig mit ihrem Energieversorger abstimmen.
Die Anzahl der benötigten Zählerplätze obliegt Ihrer Entscheidung.
Bedenken Sie, dass Sie in der Regel für
jede Wohneinheit
jeden Allgemeinbereich (Hauslicht, Heizung etc. bei Mehrfamilienhäusern)
jede Gewerbeeinheiten
Wärmepumpen
Blockheizkraftwerke
größere Photovoltaik Anlagen
größere Infra-Ladestrukturen
einen Zählerplatz benötigen.
Weiterhin schadet es nie, einen Reserveplatz für spätere Erweiterungen vor zu sehen. Eine Elektroanlage wird im Schnitt für 50 Jahre konzipiert, in welchen sich die Gegebenheiten deutlich verändern können. Wir bitten dies zu beachten.
Auch ist zu beachten das ein „normaler“ Zählerplatz jeweils unabhängig von der Auswahl der Vorsicherung nur bis 32 A (22KW) dauerhaft (Dauerstrom) belastet werden darf.
Wenn Sie einen höheren Dauerstrom Bedarf durch z.B. PV Anlagen, Wallboxen oder Mieterstrommodellen haben, können Zählerplätze einzeln gesetzt und mit 16mm2 verdrahtet werden. Damit wird die Grenze auf 44 A (30,5KW) erhöht.
Bis diese Funktionen komplett in unserem Konfigurator integriert sind, teilen Sie uns diese im 3. Schritt in dem freien Notizfeld mit, wir können ihre Bestellung dann noch anpassen (solang diese unbezahlt ist) und ggf. Mehrkosten als Angebot senden.
In den Button „Auswahlhilfe Zählerplätze“ bekommen Sie einen weiteren Leitfaden zur Hilfestellung.
3-Punkt oder eHZ ?
Art der Zählerplätze: für elektronische und mechanische Zähler mit Dreipunktbefestigung (DP) oder steckbare elektronische Haushaltszähler (EHZ) Die von uns grün markierte Vorauswahl entspricht den Angaben des lt. PLZ zuständigen Energieversorgers. Die Auswahl kann durch Sie geändert werden, dies müssten Sie dann allerdings selbstständig mit dem Energieversorger abstimmen.
Die Auswahl freier Verteilerbereiche obliegt ebenfalls Ihnen. Bitte planen Sie immer Reserven ein, denn keiner ist „perfekt“ bei der Vorplanung oder möchte später seine Elektroanlage erweitern müssen. Der erste Verteilerbereich beinhaltet immer 5 Hutschienen a 12TE (aufgrund des vorgeschriebenen APZ Bereiches darunter). Jeder weitere Bereich beinhaltet 7 Hutschienen a 12TE (bzw. bei 1400mm hohen Schränken 9 Hutschienen a 12TE). Ab einer Auswahl von 3 Verteilerbereichen können wir diese mit modularen Bausteinen ausführen. Für eine optimalere Ausnutzung des Platzes und für mehr Professionalität sind diese mit und ohne Reihenklemmen Bereiche wählbar. Ebenso bieten wir die komplette Verdrahtung ihres Verteilerbereiches an. Bis diese Funktionen komplett in unserem Konfigurator integriert sind, teilen Sie uns diese im 3. Schritt in dem freien Notizfeld mit, wir können ihre Bestellung dann noch anpassen (solang diese unbezahlt ist) und ggf. Mehrkosten als Angebot senden.
In den Button „Auswahlhilfe Zählerplätze“ bekommen Sie einen weiteren Leitfaden zur Hilfestellung.
Multimediafelder dienen der Aufnahme von Komponenten wie
Netzwerkkabeln
Patchfeldern
Switchen
Routern
Telefonanlagen
TV Kabelanlagen
Multischaltern
Kleinere Netzwerkanwendungen wie Kamera Recorder, NAS
und all den benötigten Überspannungsableitern.
Ab einer Auswahl von 2-Feld Breiten können wir diese mit unseren speziellen Halterungen auf das genormte 19 Zoll Rackmaß bringen. Dies bedeutet, Sie können im weiteren Schritt vollkommen fertig ausgestattete 19 Zoll Komponenten von uns auswählen oder ihre eigenen später bis 3 HE hochkant je „Ebene“ einsetzen. Diese Anlagen werden zunehmend relevant für moderne Elektroanlagen und sind deutlich kompakter und ordentlicher, da diese direkt mit in den Zählerschrank bzw. Verteilerschrank integriert werden. Dies ist grundsätzlich zulässig und viele Hersteller bieten perfekte "Rund um Lösungen" für dieses Thema. Bis diese Funktionen komplett in unserem Konfigurator integriert sind, teilen Sie uns diese im 3. Schritt in dem freien Notizfeld mit, wir können ihre Bestellung dann noch anpassen (solang diese unbezahlt ist) und ggf. Mehrkosten als Angebot senden.
Standardmässig sind unsere Zählerschränke mit einer Schnellsteckeinspeisung ausgestattet, welche Zuleitungen bis NYM-J oder NYY-J 5x25mm2 aufnehmen können. Sollten Sie den Zählerschrank mit einer stärkeren Zuleitung einspeisen, wählen Sie bitte:
die 2. Option Einzelklemme bis 5x35mm2 oder
Option 3: zusätzliches Anschlussgehäuse inkl. Sammelschienenverbinder und Klemmen bis 5x95mm.
Der Überspannungsschutz Typ I+II ist seit 14.12.20218 laut DIN VDE 0100-443 für alle neue Zähleranlagen vorgeschrieben, daher ist immer „ja“ vorausgewählt. Sie können ihn abwählen, falls Sie ihn bereits anderweitig gekauft haben oder kaufen werden.
Die richtige Auswahl des Überspannungsableiters nach DIN VDE ist davon abhängig, ob Sie eine äußere Blitzschutzanlage auf ihrem Dach installiert haben oder installieren werden. Je nach ihrer Auswahl passen wir den geforderten Überspannungschutz gemäß DIN für ihre Bestellung an.
Schließsystem zum Einbau in die Tür inkl. 2 Schlüssel, um den Zählerschrank vor unbefugtem Zugriff zu verriegeln.
Passende Kleinteile zur Befestigung universell für Montage an Betonwänden, Ziegelwänden und Holzunterkonstruktionen, inkl. Schaltplantasche für ihre Dokumentationen.
4x Sechskant Schraube 8x90mm
4x Fischer Universaldübel UX 12x70
4x Unterlegscheibe 8,4mm
1x Hager Schaltplantasche FZ794
Der Zählervorbereich, der obere Anschlussraum über dem Zähler sowie der APZ Bereich wird von uns immer inkl. aller benötigten Abdeckungen und Abdeckstreifen geliefert. Unsere Verteiler beinhalten ebenfalls die Abdeckhauben. Die Verteilerbereiche, die Sie nicht mit Modulargeräten bestücken, müssen am Ende mit brechbaren Abdeckstreifen eingerastet werden. Diese können Sie hier auswählen und wir liefern diese in der Anzahl der Hutschienen ihres Verteiler mit.
Ist eine perfekt zu ihrem gewählten Zählerschrank passender Kabelkanal, um die Kabel oben oder unten in den Schrank sauber einführen zu können. Dieser überdeckt den gesamten Bereich und ist mit Montagebügeln und 2 Enddeckeln ausgestattet.
Bestückung BVF 01
Reihe 1
Wago Dreistock-Reihenklemmen inkl. Beschriftung und aller benötigten Abdeckungen
Reihe 2
Klingeltrafo 8/12VAC + 2 Stromstossschalter
Reihe 3
FI-Schutzschalter 40A 0,03mA Typ A + 1 Leitungsschutzschalter 3-Polig B16 + 3 Leitungsschutzschalter 1-Polig B16 + Kammschiene 3 Phasig
Reihe 4
FI-Schutzschalter 40A 0,03mA Typ A + 6 Leitungsschutzschalter 1-Polig B16 + Kammschiene 3 Phasig
Reihe 5
FI-Schutzschalter 40A 0,03mA Typ A + 6 Leitungsschutzschalter 1-Polig B16 + Kammschiene 3 Phasig
Bestückung BVF 02
Reihe 1
FI-Schutzschalter 40A 0,03mA Typ A + 6 Leitungsschutzschalter 1-Polig B16 + Kammschiene 3 Phasig
Reihe 2
FI-Schutzschalter 40A 0,03mA Typ A + 1 Leitungsschutzschalter 3-Polig B20 + 3 Leitungsschutzschalter 1-Polig B16 + Kammschiene 3 Phasig
Reihe 3
FI-Schutzschalter 40A 0,03mA Typ A + 6 Leitungsschutzschalter 1-Polig B16 + Kammschiene 3 Phasig
Reihe 4
3 Leitungsschutzschalter 1-Polig B16 ohne Fehlerstromschutz (Nullung)
Bestückung BVF 03
Reihe 1
Klingeltrafo 8/12VAC + 2 Stromstossschalter + Zeitschaltuhr 2 Kanal Wochenprogramm mit Astrofunktion + 3 Leitungsschutzschalter 1-Polig B16 ohne Fehlerstromschutz (Nullung)
Reihe 2
FI-Schutzschalter 40A 0,03mA Typ A + 1 Leitungsschutzschalter 3-Polig B20 + 3 Leitungsschutzschalter 1-Polig B16 + Kammschiene 3 Phasig
Reihe 3
FI-Schutzschalter 40A 0,03mA Typ A + 6 Leitungsschutzschalter 1-Polig B16 + Kammschiene 3 Phasig
Reihe 4
FI-Schutzschalter 40A 0,03mA Typ A + 1 Leitungsschutzschalter 3-Polig C16 + 3 Leitungsschutzschalter 1-Polig B16 + Kammschiene 3 Phasig
Bestückung BVF 04
Reihe 1
FI-Schutzschalter 40A 0,03mA Typ A + 6 Leitungsschutzschalter 1-Polig B16 + Kammschiene 3 Phasig + Treppenlichtzeitschalter
Bei Inbetriebnahme von steuerbarern Verbrauchseinrichtungen (SteuVE) wie z.B. Ladepunkten, Wärmepumpen, Stromspeichern >4,2KW ist zur Unterbringung von Steuertechnik ein zusätzlicher Raum für Zusatzanwendungen (zRfZ) erforderlich. (§ 14a EnWG)
Wenn Sie keine Auswahl treffen, erhalten Sie ein leeres 12 (1feldrig)- oder 24 (2feldrig)-Port-Patchpanel für E-DAT-Module.
Wenn Sie keine Auswahl treffen, erhalten Sie eine 3-fach-Steckdose ohne Überspannungsschutz sowie eine Halterung für Multimediageräte wie z. B. Router.
Wenn keine Auswahl getroffen wird, erhalten Sie eine leere Montageplatte aus Kunststoff mit fester Tiefe.
Wenn keine Auswahl getroffen wird, erhalten Sie eine leere Montageplatte aus Kunststoff mit fester Tiefe.
Wenn keine Auswahl getroffen wird, erhalten Sie eine leere Montageplatte aus Kunststoff mit fester Tiefe.

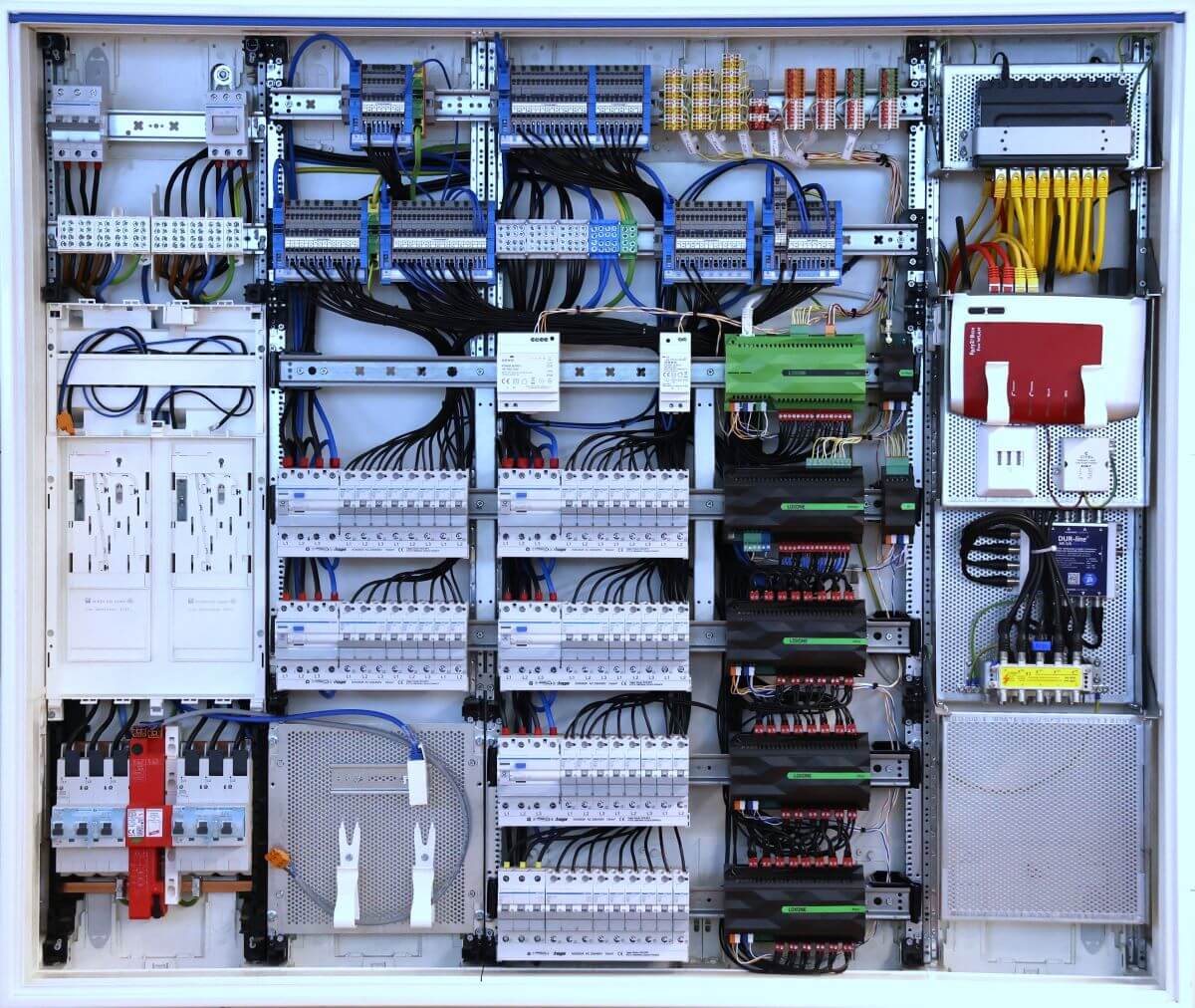

Loxone Miniserver
Allgemein
L1: Dauerstrom (direkt von der Sicherung)
L2: Geschaltet (über den zugeordneten Ausgang)
L3: Reserve (nicht verdrahtet)
Ohne Verdrahtung mit Reihenklemmenauswahl
Pro Ausgang wird eine zusätzliche PE/L/NT + L/L-Klemme beigelegt, damit Dauer- und geschalteter Strom je Sicherung getrennt angeschlossen werden können.
Zusätzlich liefern wir farbcodierte Rangierklemmen für digitale Eingänge (8 Stück), analoge Eingänge (4 Stück), Tree (bis zu 17 Anschlussmöglichkeiten) sowie für 24 V-Anwendungen (bis zu 17 Anschlussmöglichkeiten). Passende Verdrahtungsadern müssen bauseits gestellt werden.
Der Miniserver erhält 24 V DC von einem zugeordneten Netzteil.
Extensions werden per Link untereinander verdrahtet.
Alle digitalen Eingänge (8), analogen Eingänge (4), Tree-Abgänge (bis zu 17 Anschlussmöglichkeiten) und 24 VDC Abgänge (bis zu 17 Anschlussmöglichkeiten) werden auf passende Rangierklemmen verdrahtet.
Die Verdrahtung erfolgt durch uns mit 2×0,8 mm Aderleitung in sinnvoller Farbcodierung.
Ausgänge werden einer Sicherung zugeordnet und mit 2,5 mm² H07V-K bis zur Reihenklemme verdrahtet.
Loxone Relay
Allgemein
L1: Dauerstrom (direkt von der Sicherung)
L2: Geschaltet (über den zugeordneten Ausgang)
L3: Reserve (nicht verdrahtet)
Ohne Verdrahtung mit Reihenklemmenauswahl
Pro Ausgang wird eine zusätzliche PE/L/NT + L/L-Klemme beigelegt, damit Dauer- und geschalteter Strom je Sicherung getrennt angeschlossen werden können.
Mit Verdrahtung und Reihenklemmenauswahl
Die Relay-Extension erhält 24 VDC von einem zugeordneten Netzteil.
Extensions werden per Link untereinander verdrahtet.
Ausgänge werden einer Sicherung zugeordnet und mit 2,5 mm² H07V-K bis zur Reihenklemme verdrahtet.
Loxone Dimmer
Allgemein
L1: Dauerstrom (direkt von der Sicherung)
L2: Geschaltet (über den zugeordneten Ausgang)
L3: Reserve (nicht verdrahtet)
Ohne Verdrahtung mit Reihenklemmenauswahl
Pro Ausgang wird eine zusätzliche PE/L/NT + L/L-Klemme beigelegt, damit Dauer- und geschalteter Strom je Sicherung getrennt angeschlossen werden können.
Zusätzlich liefern wir farbcodierte Rangierklemmen für digitale Eingänge (8 Stück), 24 V-Anwendungen (bis zu 17 Anschlussmöglichkeiten). Passende Verdrahtungsadern müssen bauseits gestellt werden.
Die Dimmer Extension erhält 24 VDC von einem zugeordneten Netzteil.
Extensions werden per Link untereinander verdrahtet.
Alle digitalen Eingänge (8), 24 VDC Abgänge (bis zu 17 Anschlussmöglichkeiten) werden auf passende Rangierklemmen verdrahtet.
Die Verdrahtung erfolgt durch uns mit 2×0,8 mm Aderleitung in sinnvoller Farbcodierung.
Ausgänge werden einer Sicherung zugeordnet und mit 2,5 mm² H07V-K bis zur Reihenklemme verdrahtet.
Loxone Multiextension Air
Allgemein
L1: Dauerstrom (direkt von der Sicherung)
L2: Geschaltet (über den zugeordneten Ausgang)
L3: Reserve (nicht verdrahtet)
Ohne Verdrahtung mit Reihenklemmenauswahl
Pro Ausgang wird eine zusätzliche PE/L/NT + L/L-Klemme beigelegt, damit Dauer- und geschalteter Strom je Sicherung getrennt angeschlossen werden können.
Zusätzlich liefern wir farbcodierte Rangierklemmen für digitale Eingänge (12 Stück), 1-Wire (3polig, je 3 Anschlussmöglichkeiten), PWM (je 3 Anschlussmöglichkeiten pro Kanal) sowie für 24 V-Anwendungen (bis zu 17 Anschlussmöglichkeiten). Passende Verdrahtungsadern müssen bauseits gestellt werden.
Die Multi Extension Air erhält 24 V DC von einem zugeordneten Netzteil.
Alle digitalen Eingänge (12 Stück), 1-Wire (3polig, je 3 Anschlussmöglichkeiten), PWM (je 3 Anschlussmöglichkeiten pro Kanal) sowie für 24 V-Anwendungen (bis zu 17 Anschlussmöglichkeiten) werden auf passende Rangierklemmen verdrahtet.
Die Verdrahtung erfolgt durch uns mit 2×0,8 mm Aderleitung in sinnvoller Farbcodierung.
Ausgänge werden einer Sicherung zugeordnet und mit 2,5 mm² H07V-K bis zur Reihenklemme verdrahtet.
Loxone DI Extension
Ohne Verdrahtung mit Reihenklemmenauswahl
Wir liefern farbcodierte Rangierklemmen für digitale Eingänge (20 Stück), 24 V-Anwendungen (bis zu 17 Anschlussmöglichkeiten). Passende Verdrahtungsadern müssen bauseits gestellt werden.
Mit Verdrahtung und Reihenklemmenauswahl
Die DI Extension erhält 24 VDC von einem zugeordneten Netzteil.
Extensions werden per Link untereinander verdrahtet.
Alle digitalen Eingänge (20 Stück), 24 V-Anwendungen (bis zu 17 Anschlussmöglichkeiten) werden auf passende Rangierklemmen verdrahtet.
Die Verdrahtung erfolgt durch uns mit 2×0,8 mm Aderleitung in sinnvoller Farbcodierung.
Loxone 1-Wire
Ohne Verdrahtung mit Reihenklemmenauswahl
Zusätzlich liefern wir farbcodierte Rangierklemmen für 1-Wire (3polig, je 3 Anschlussmöglichkeiten). Passende Verdrahtungsadern müssen bauseits gestellt werden.
